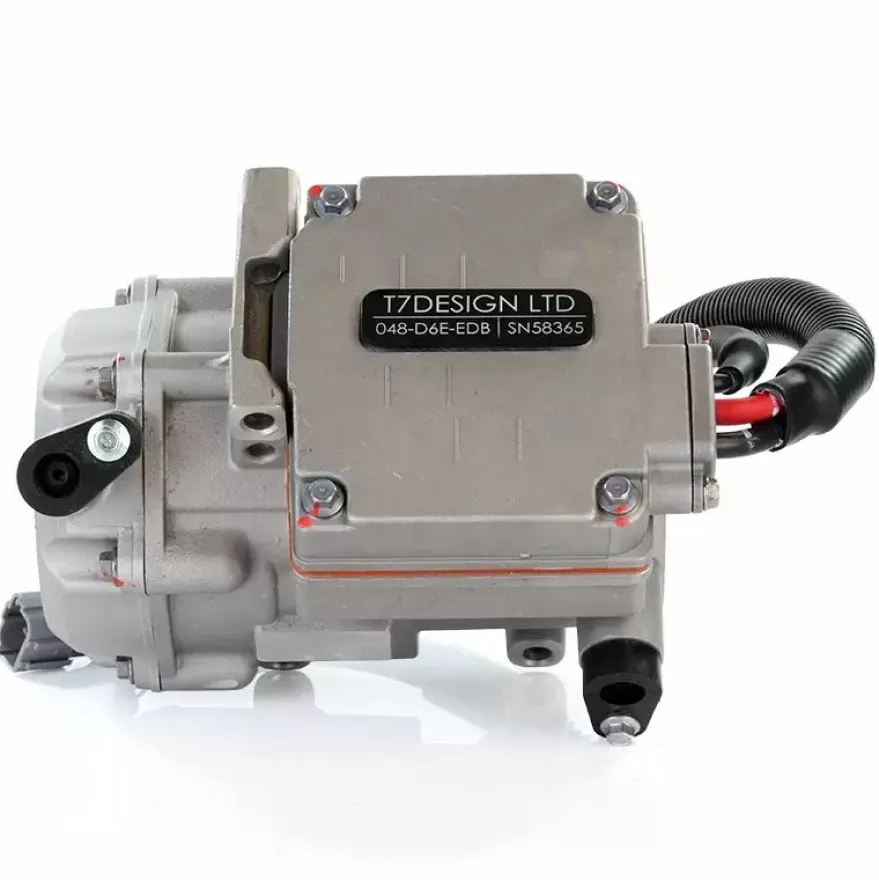

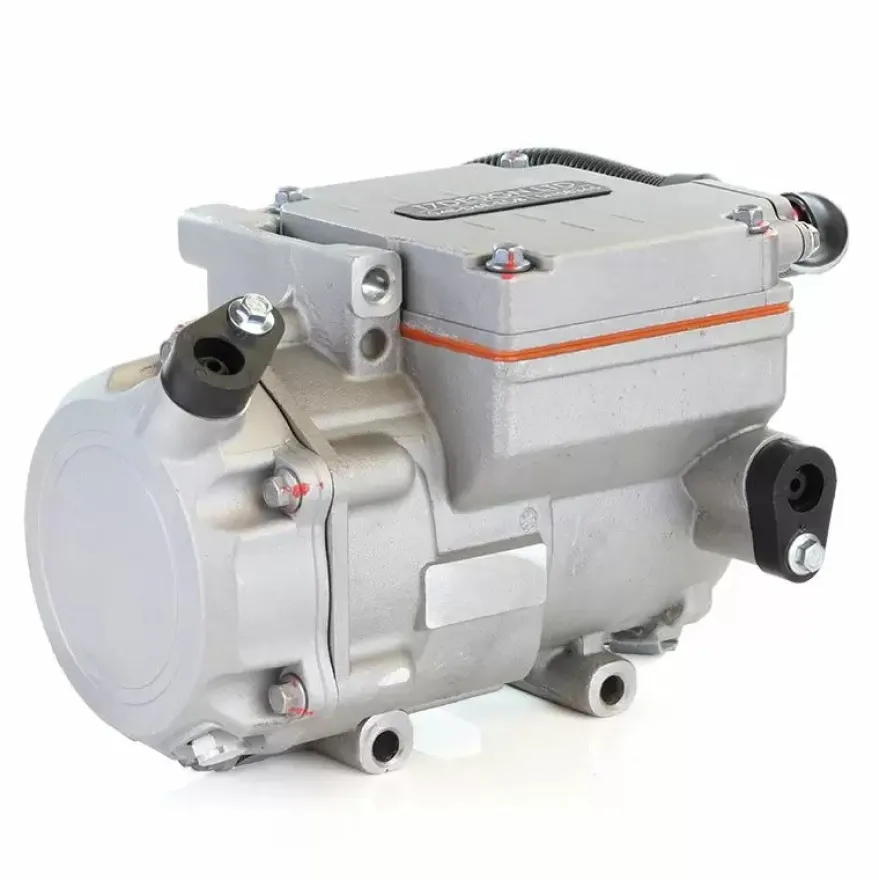

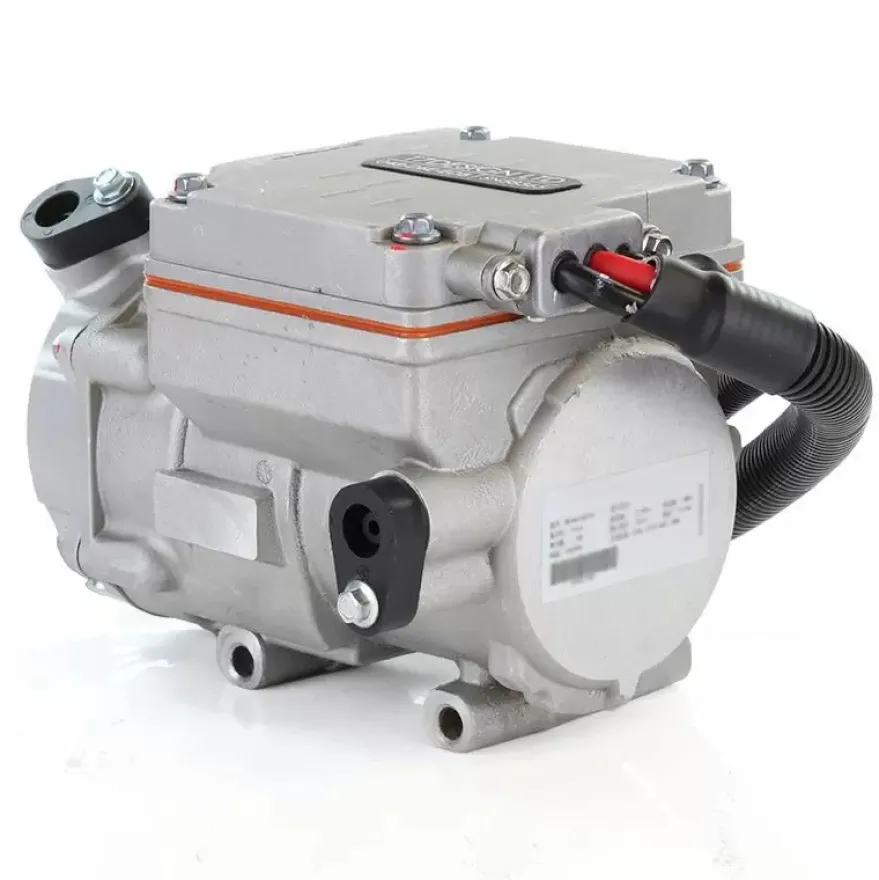

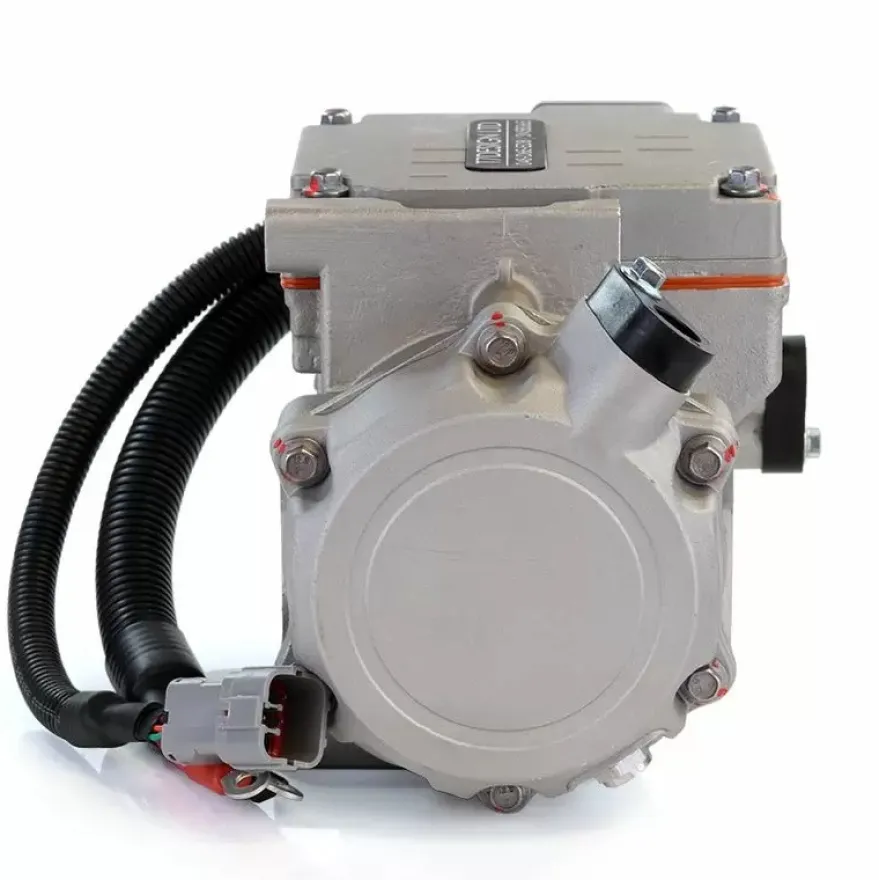

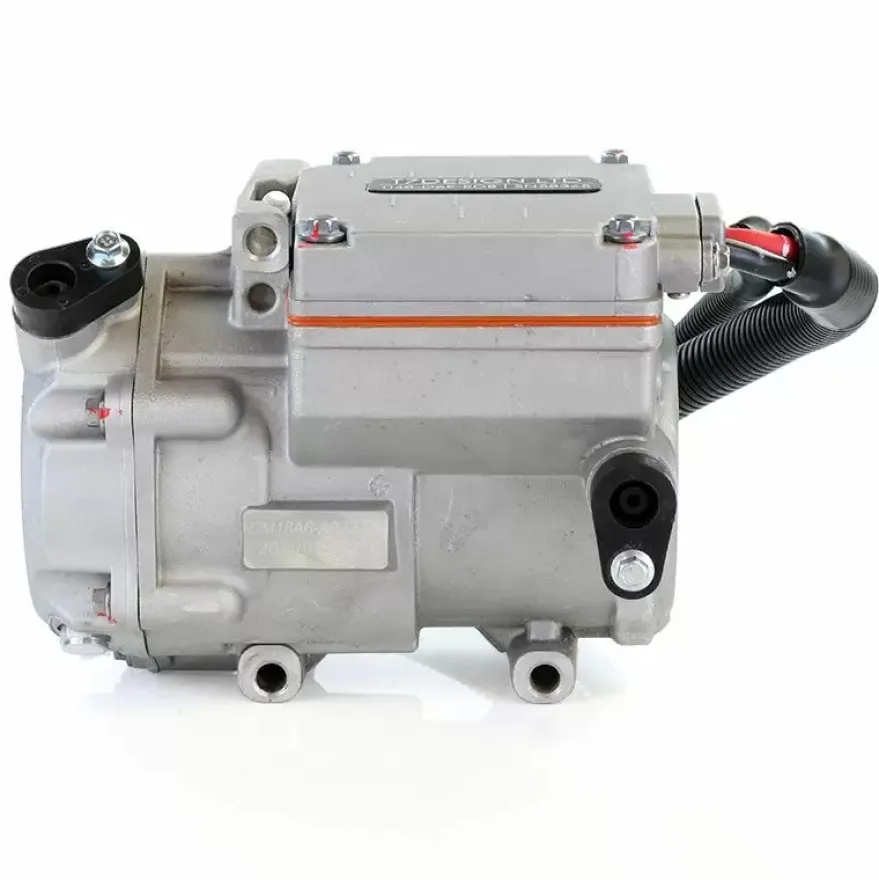

24VDC 18cc Elektrisk Scrollkompressor – 3 Hastigheter (2, 4, 6k RPM)T7 Design

Denna elektriska Scrollkompressor 18cc 24V 2.9 kW med 3-stegs styrning är utvecklad för moderna A/C-installationer där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.

Den kompakta designen gör kompressorn idealisk för lastbilar, bussar, elfordon, entreprenadfordon, motorsport, båtar och specialbyggen där en fristående elektrisk A/C-lösning krävs.

Kompressorn använder effektiv scrollteknologi för jämn, tyst och driftsäker kylning med hög verkningsgrad över hela varvtalsområdet. Den integrerade 3-stegs styrningen gör det möjligt att enkelt styra kompressorns kylkapacitet via två vippströmbrytare eller en 4-läges roterande brytare.

Installationen är enkel och kompressorn använder separata kablage för kraftmatning och styrning.

Prestanda:

• 2000 rpm:
  • Kylkapacitet: 0.92 kW / 3.1 K Btu/hr
  • Effektförbrukning: 0.74 kW
  • Strömförbrukning: 30.8A @ 24V
• 4000 rpm:
  • Kylkapacitet: 1.89 kW / 6.4 K Btu/hr
  • Effektförbrukning: 0.99 kW
  • Strömförbrukning: 41.2A @ 24V
• 6000 rpm:
  • Kylkapacitet: 2.9 kW / 9.9 K Btu/hr
  • Effektförbrukning: 1.56 kW
  • Strömförbrukning: 65A @ 24V

Teknisk information:

• Typ: Elektrisk scrollkompressor
• Slagvolym: 18.0 cc/rev
• Spänning: 24V DC
• Varvtalsområde: 2000–6000 rpm
• Köldmedium: R134a / R1234yf
• Skyddsklass: IP67
• Vikt: 5.5 kg
• Oljekapacitet: 100 cc Zerol Ester 68SL Oil
• Max köldmediemängd: <500 g
• Driftspänning: 20–31 VDC
• Säkerhetsventil: 4.0 MPa / 580 psi
• Artikelnummer: 854-5CF-6B0

Temperaturområde:

• Förångartemperatur: -17 °C till 21 °C
• Kondensortemperatur: 25 °C till 75 °C
• Starttemperatur: -32 °C till 70 °C
• Arbetstemperatur: -32 °C till 100 °C
• Förvaringstemperatur: -40 °C till 105 °C
• Överhettningsskydd motor: 100 °C

Monteringsspecifikation:

• Max rotationsvinkel: 8°
• Max lutning: 5°

Kablage:
Effektmatning:

• Röd kabel (Pin 1): 16 mm²
• Svart jordkabel (Pin 2): 16 mm²

Styrning:

• Låg hastighet: Röd (Pin 1) + Svart (Pin 2)
• Medium hastighet: Grön (Pin 4) + Svart (Pin 2)
• Hög hastighet: Orange (Pin 3) + Svart (Pin 2)
• Rekommenderad kabelarea: 6 mm²

Perfekt för:

• Lastbilar och bussar
• Elfordon
• Motorsport
• Entreprenadfordon
• Båtar och specialbyggen
• Installationer utan remdrift

Produktvideo

Teknisk specifikation

Artnr:

854-5CF-6B0

Tillv. Art:

854-5CF-6B0
