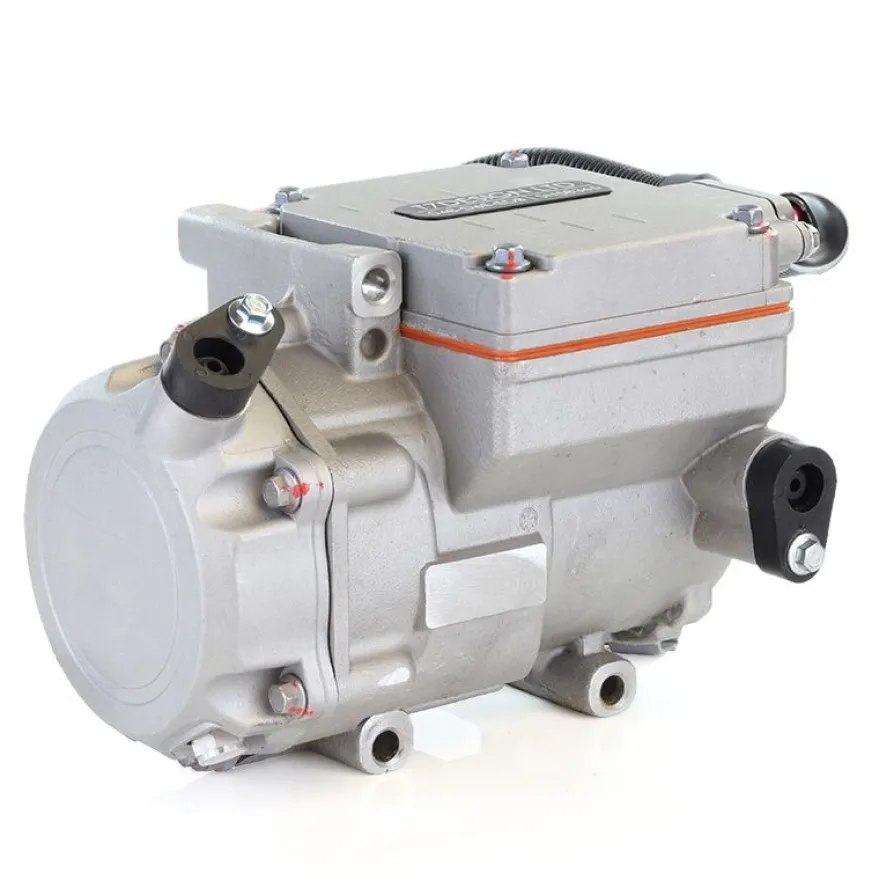

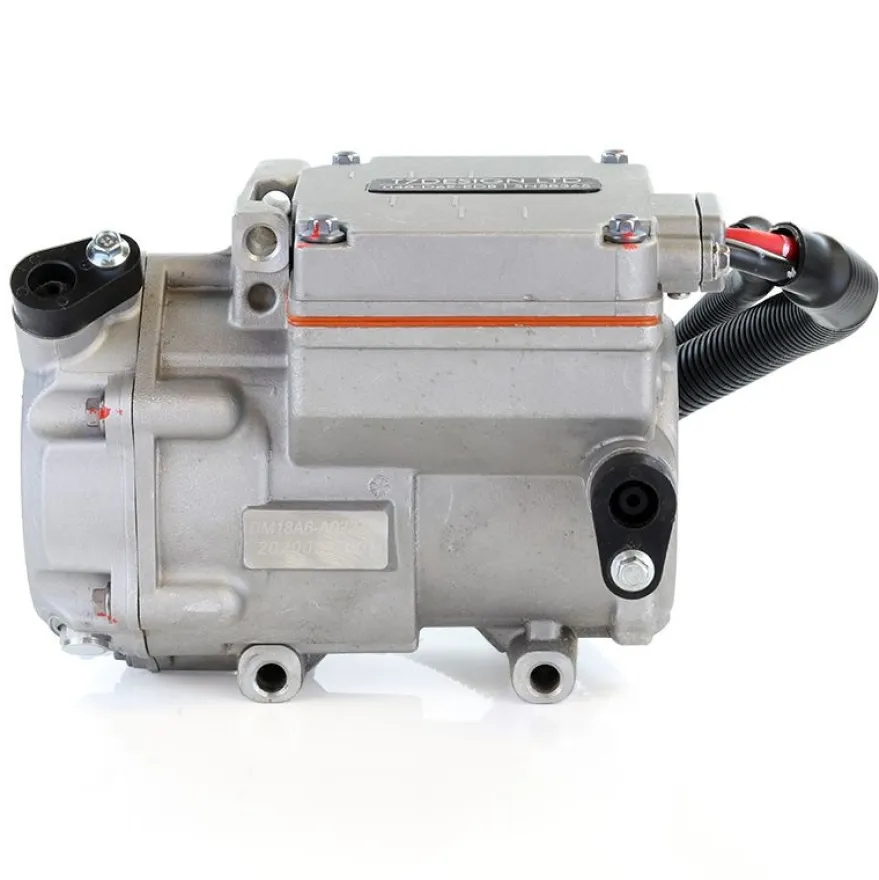

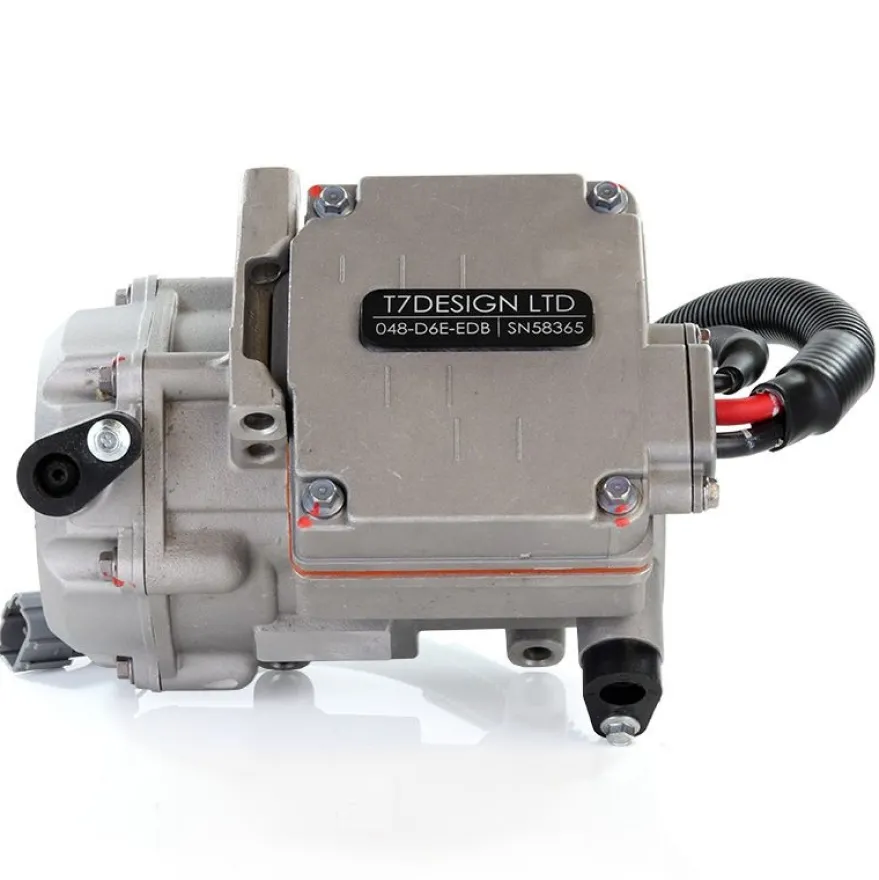

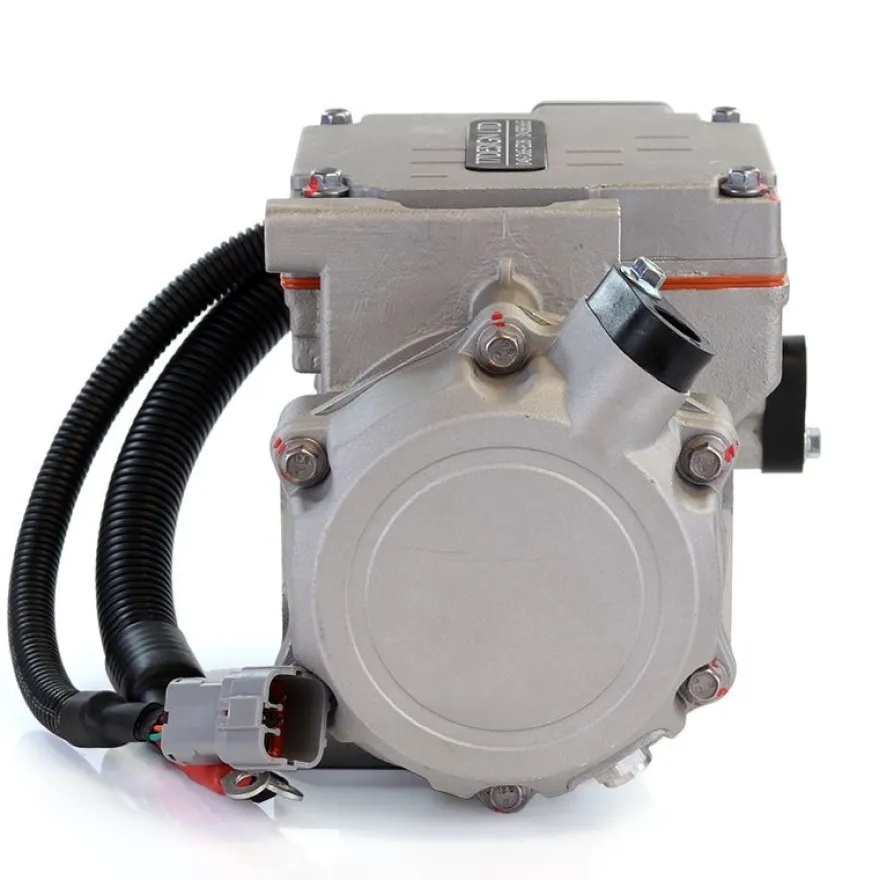

24VDC 18cc Elektrisk Scrollkompressor – PWM (2 till 6k RPM)T7 Design

Denna 24V 18cc elektriska PWM-styrda A/C scrollkompressor är utvecklad för moderna klimatsystem där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.

Den kompakta designen gör kompressorn idealisk för lastbilar, bussar, elfordon, entreprenadmaskiner, båtar, motorsport och specialbyggen där en fristående elektrisk A/C-lösning krävs.

Kompressorn använder effektiv scrollteknologi som ger jämn, tyst och driftsäker kylning med hög verkningsgrad över hela arbetsområdet. Tack vare PWM-styrning kan kompressorns hastighet regleras steglöst för optimal prestanda och energieffektivitet beroende på kylbehov.

Kompressorn är enkel att installera och använder separata kablage för kraftmatning och styrning.

Prestanda:

• 3000 rpm:
  • Kylkapacitet: 1.38 kW / 3.13 K Btu/hr
  • Effektförbrukning: 0.74 kW
  • Strömförbrukning: 30A
• 4000 rpm:
  • Kylkapacitet: 1.89 kW / 6.4 K Btu/hr
  • Effektförbrukning: 0.99 kW
  • Strömförbrukning: 43A
• 6000 rpm:
  • Kylkapacitet: 2.9 kW / 9.9 K Btu/hr
  • Effektförbrukning: 1.16 kW
  • Strömförbrukning: 65A

Teknisk information:

• Typ: Elektrisk PWM-styrd scrollkompressor
• Slagvolym: 18.0 cc/rev
• Spänning: 24V
• Varvtalsområde: 2000–6000 rpm
• Köldmedium: R134a
• Skyddsklass: IP67
• Vikt: 5.4 kg
• Oljekapacitet: 100 cc PVE Oil
• Köldmediemängd: 650 g
• Säkerhetsventil: 4.0 MPa / 580 psi
• Max kompressionsförhållande: 8.0
• Artikelnummer: D53-64E-C67

Temperaturområde:

• Förångartemperatur: -11 °C till 21 °C
• Kondensortemperatur: 25 °C till 75 °C
• Starttemperatur: -32 °C till 70 °C
• Arbetstemperatur: -32 °C till 100 °C
• Förvaringstemperatur: -40 °C till 105 °C

PWM Kablage:
Styrkablage:

• Power: Orange – 22 AWG
• Earth: Orange – 22 AWG

Huvudkablage:

• 12V Positiv: Röd – 10 AWG
• 12V Negativ: Svart – 10 AWG
• STB: Brun – 10 AWG
• PWM In: Grå – 10 AWG
• PWM Out: Vit – 10 AWG
• TX: Blå – 10 AWG

Perfekt för:

• Lastbilar och bussar
• Elfordon
• Motorsport
• Entreprenadmaskiner
• Båtar och specialbyggen
• Installationer utan remdrift

Produktvideo

Teknisk specifikation

Artnr:

D53-64E-C67

Tillv. Art:

D53-64E-C67
