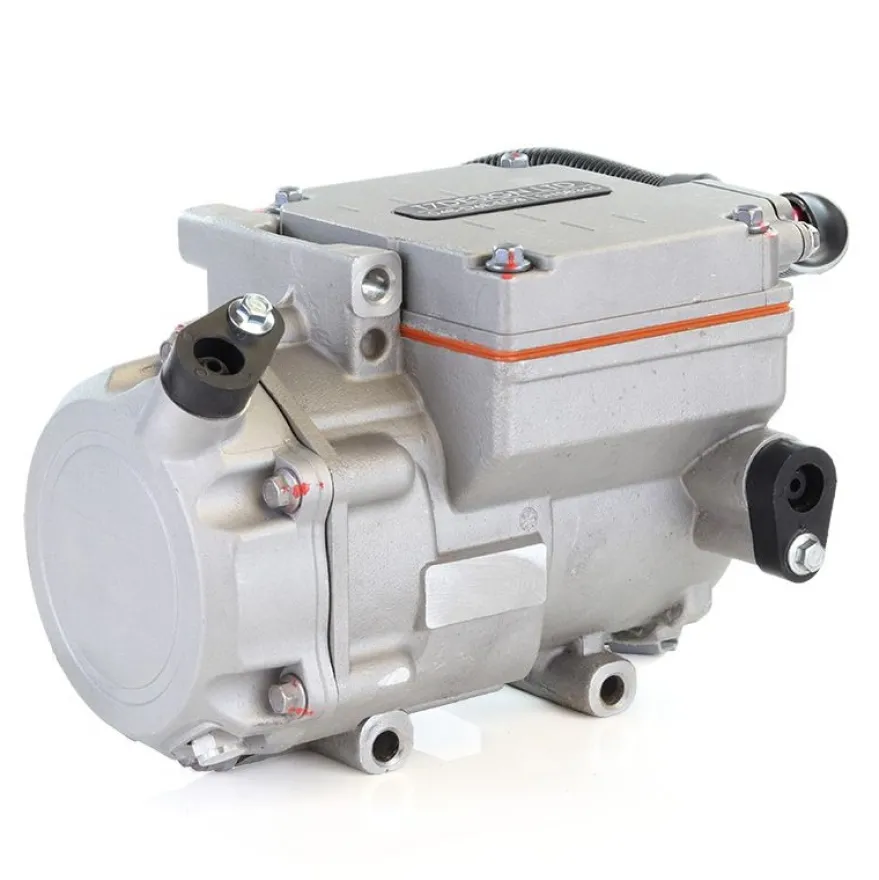

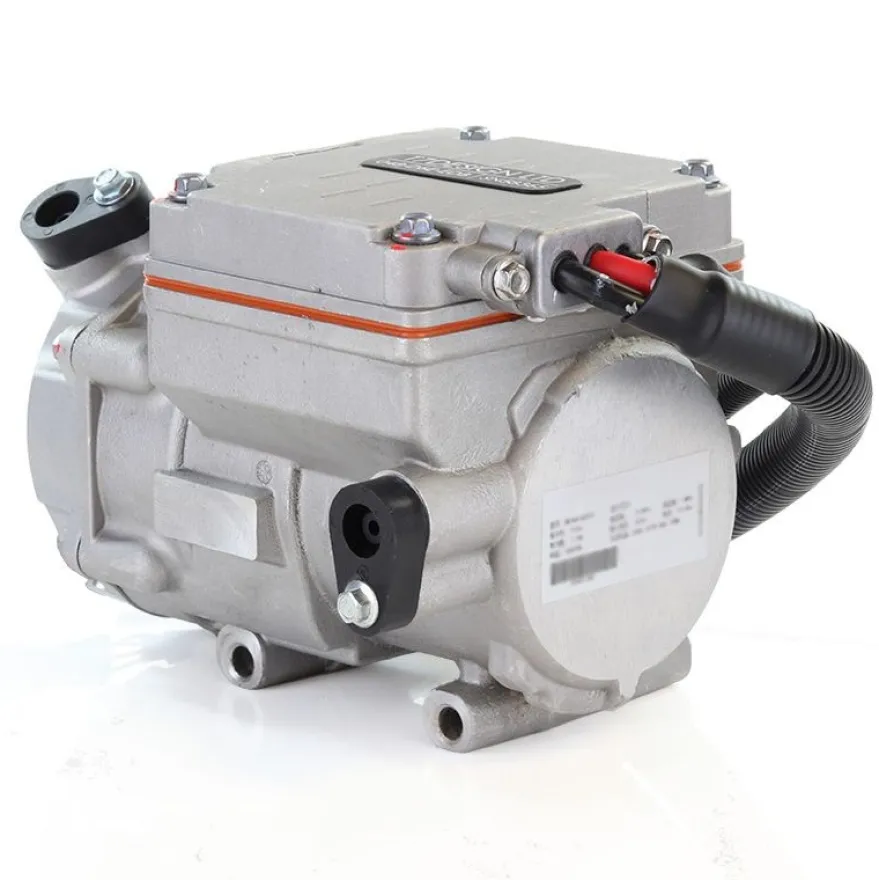

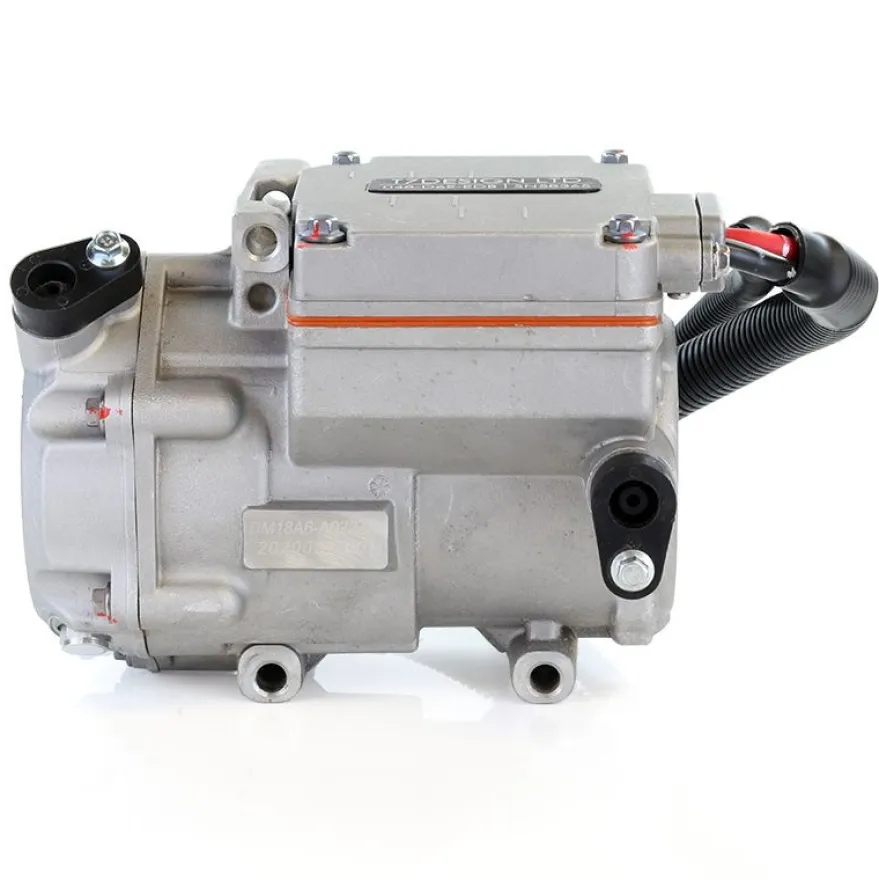

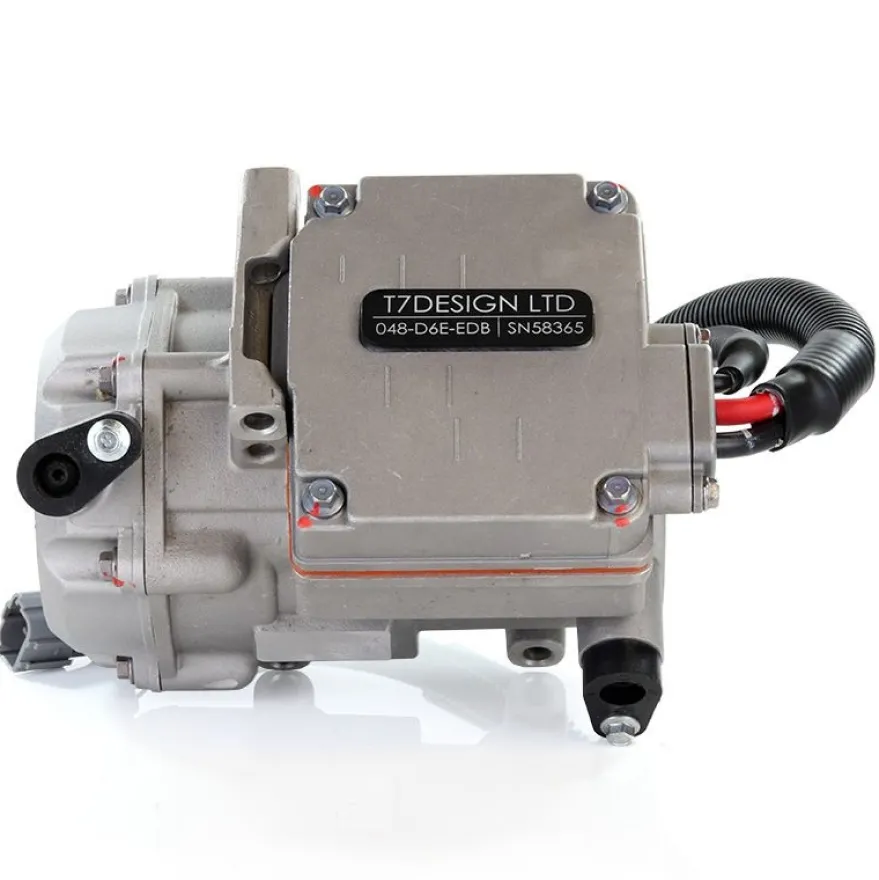

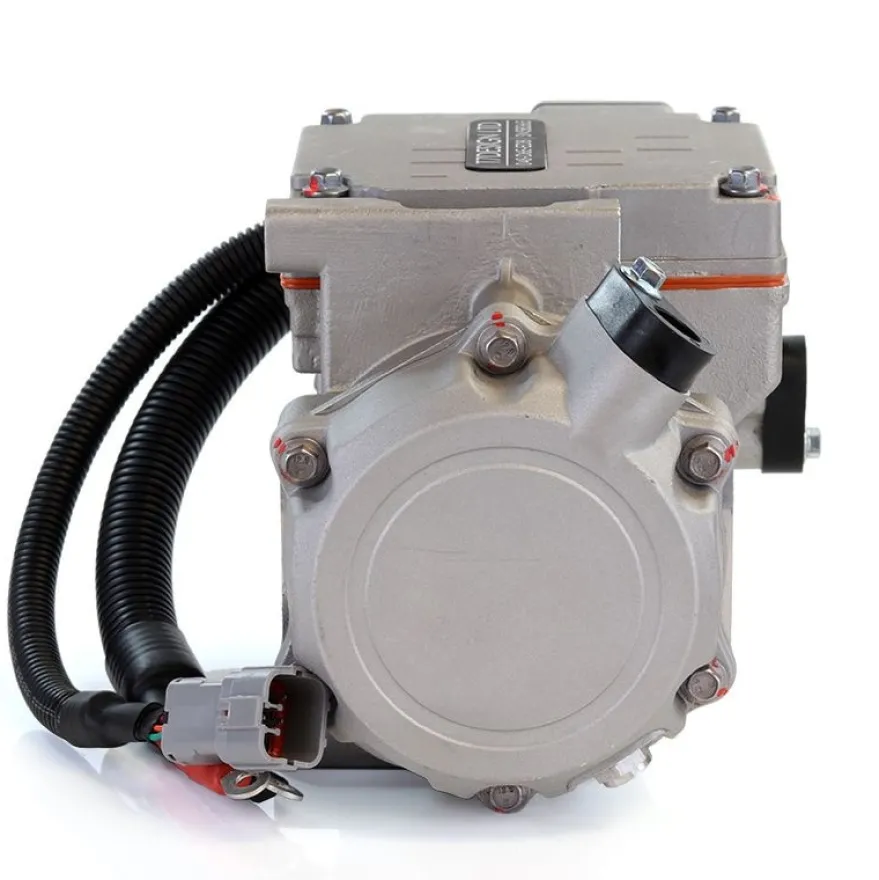

48VDC 18cc Elektrisk Scrollkompressor – 3 Hastigheter (3.3, 3.8, 4.5k RPM)T7 Design

Denna 48V 18cc elektriska PWM-styrda A/C scrollkompressor är utvecklad för moderna högspänningsbaserade klimatsystem där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.

Den kompakta konstruktionen gör kompressorn idealisk för elfordon, hybridfordon, motorsport, specialbyggen, entreprenadfordon och andra avancerade applikationer där en fristående elektrisk A/C-lösning krävs.

Kompressorn använder effektiv scrollteknologi som ger jämn, tyst och driftsäker kylning med hög verkningsgrad över hela arbetsområdet. PWM-styrningen möjliggör steglös reglering av kompressorns varvtal och kylkapacitet via extern PWM-controller för optimal energieffektivitet och exakt temperaturkontroll.

Installationen är enkel och kompressorn använder separata kablage för kraftmatning och styrning.

Prestanda:

• 3000 rpm:
  • Kylkapacitet: 1.38 kW / 4.7 K Btu/hr
  • Effektförbrukning: 0.74 kW
  • Strömförbrukning: 15.4A @ 48V
• 4000 rpm:
  • Kylkapacitet: 1.89 kW / 6.4 K Btu/hr
  • Effektförbrukning: 0.99 kW
  • Strömförbrukning: 20.6A @ 48V
• 4500 rpm:
  • Kylkapacitet: 2.15 kW / 7.3 K Btu/hr
  • Effektförbrukning: 1.15 kW

Teknisk information:

• Typ: Elektrisk PWM-styrd scrollkompressor
• Slagvolym: 18.0 cc/rev
• Spänning: 48V DC
• Driftspänning: 35–65 VDC
• Varvtalsområde: 2000–4500 rpm
• Köldmedium: R134a / R1234yf
• Skyddsklass: IP67
• Vikt: 5.4 kg
• Oljekapacitet: 100 cc Zerol Ester 68SL Oil
• Köldmediemängd: 500 g
• Säkerhetsventil: 4.0 MPa / 580 psi
• Artikelnummer: 279-81F-880

Temperaturområde:

• Förångartemperatur: -17 °C till 21 °C
• Kondensortemperatur: 25 °C till 75 °C
• Starttemperatur: -32 °C till 70 °C
• Arbetstemperatur: -32 °C till 100 °C
• Förvaringstemperatur: -40 °C till 105 °C
• Överhettningsskydd motor: 100 °C

Monteringsspecifikation:

• Max rotationsvinkel: 8°
• Max lutning: 5°

PWM Styrning & Kablage:
Huvudmatning:

• Orange kabel: 48V DC positiv
• Orange kabel: 48V DC negativ

Styrkablage:

• Röd: 12V DC positiv
• Svart: 12V DC negativ
• Brun (STB): Start/stopp-signal
• Grå (PWM In): PWM hastighetsstyrning
• PWM frekvens: 1 kHz
• Varvtalsstyrning: 2000–6000 rpm via PWM duty cycle 5–95%

Perfekt för:

• Elfordon och hybridfordon
• Motorsport
• Specialbyggen
• Entreprenadfordon
• Installationer utan remdrift

Produktvideo

Teknisk specifikation

Artnr:

279-81f-880

Tillv. Art:

279-81f-880
