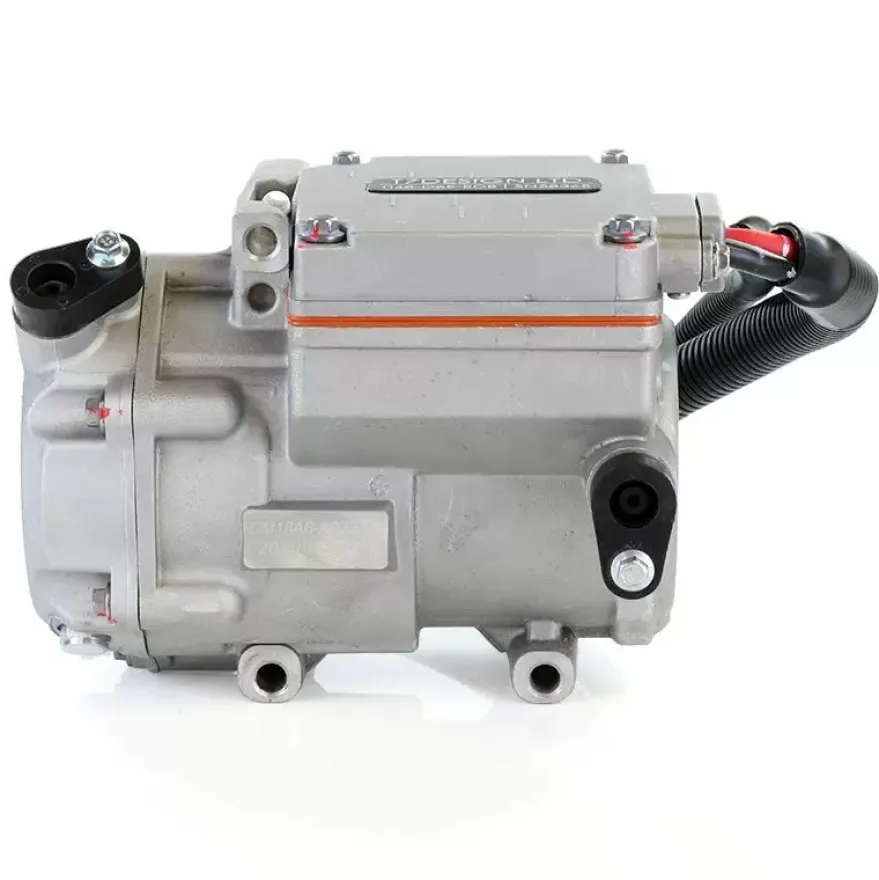

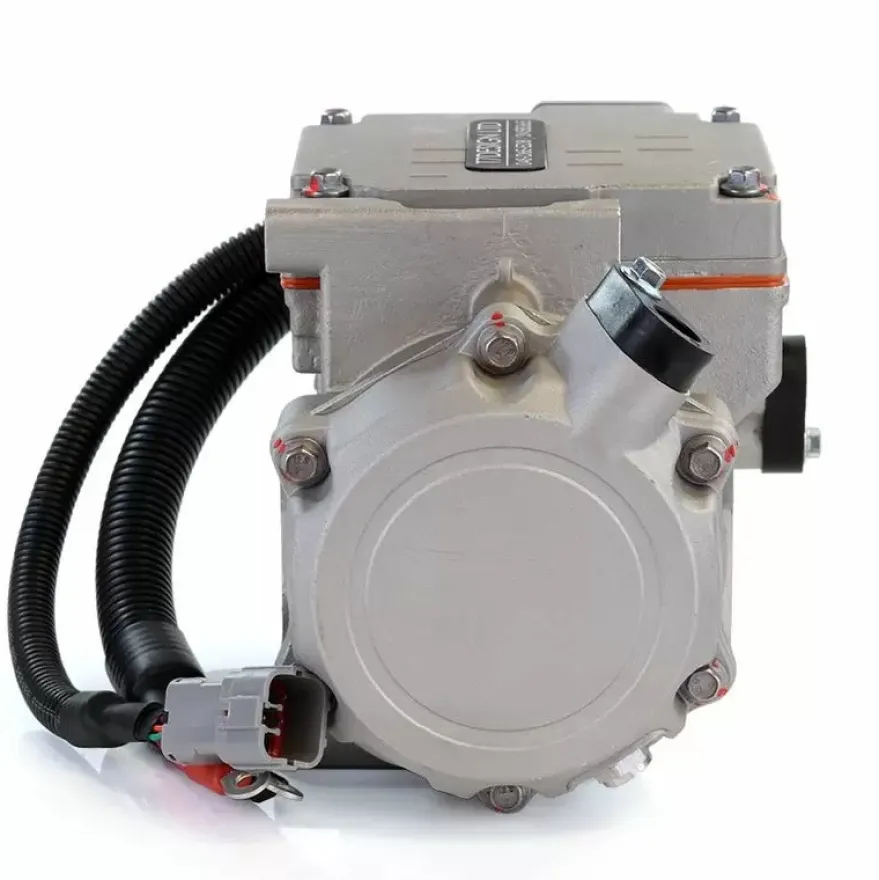

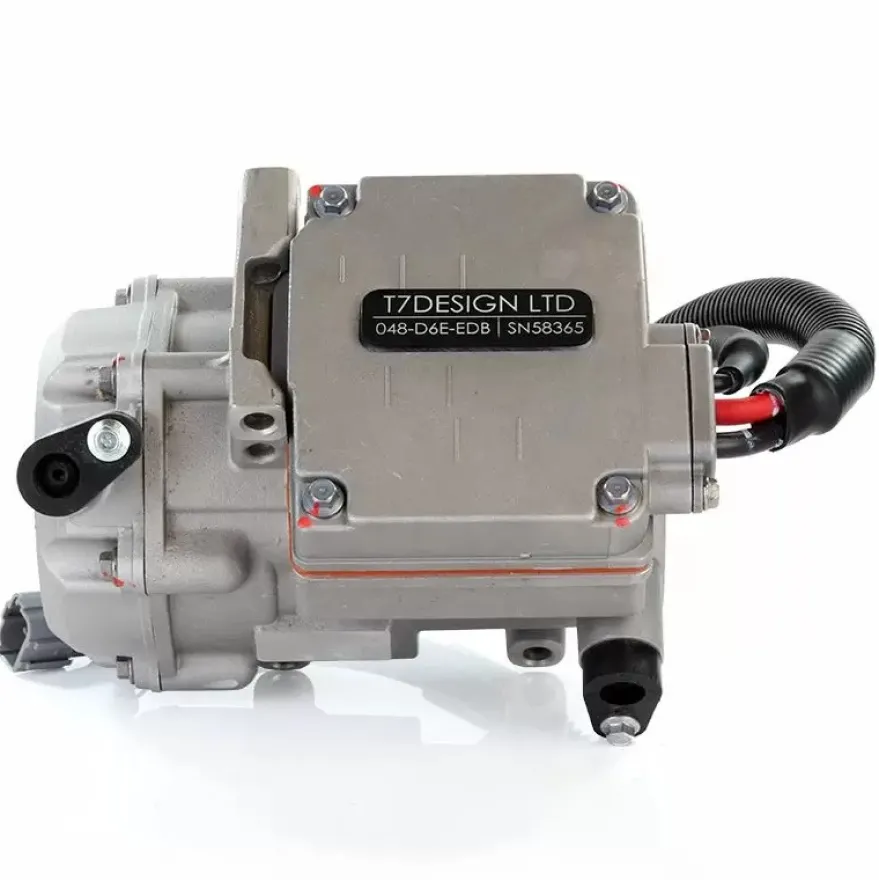

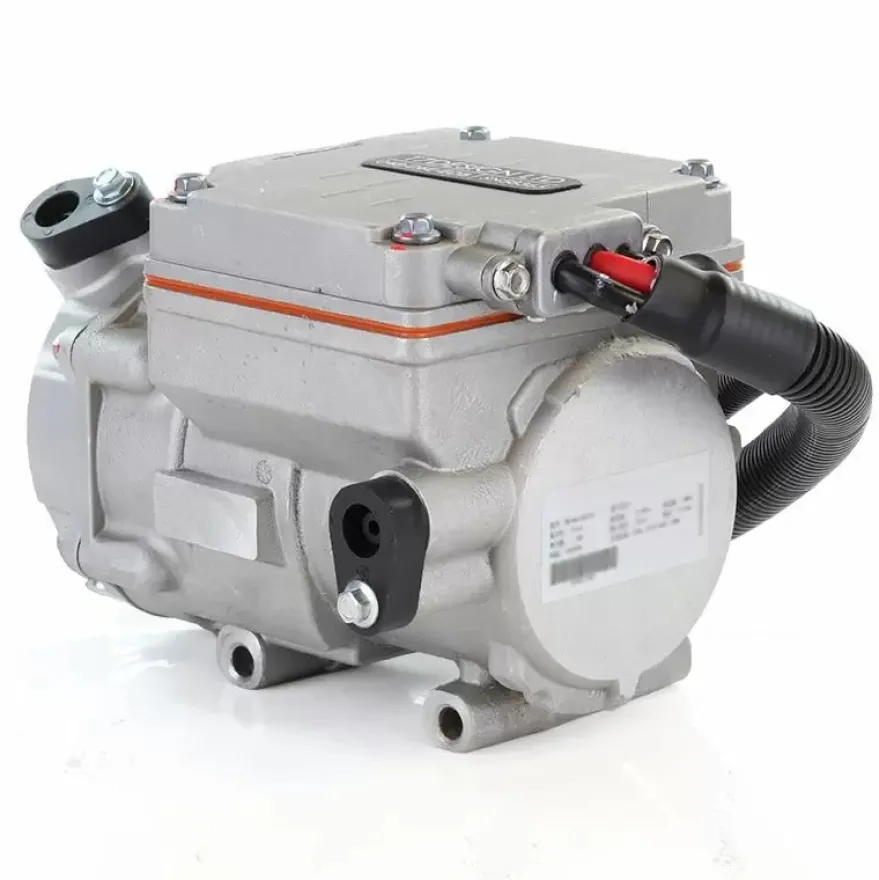

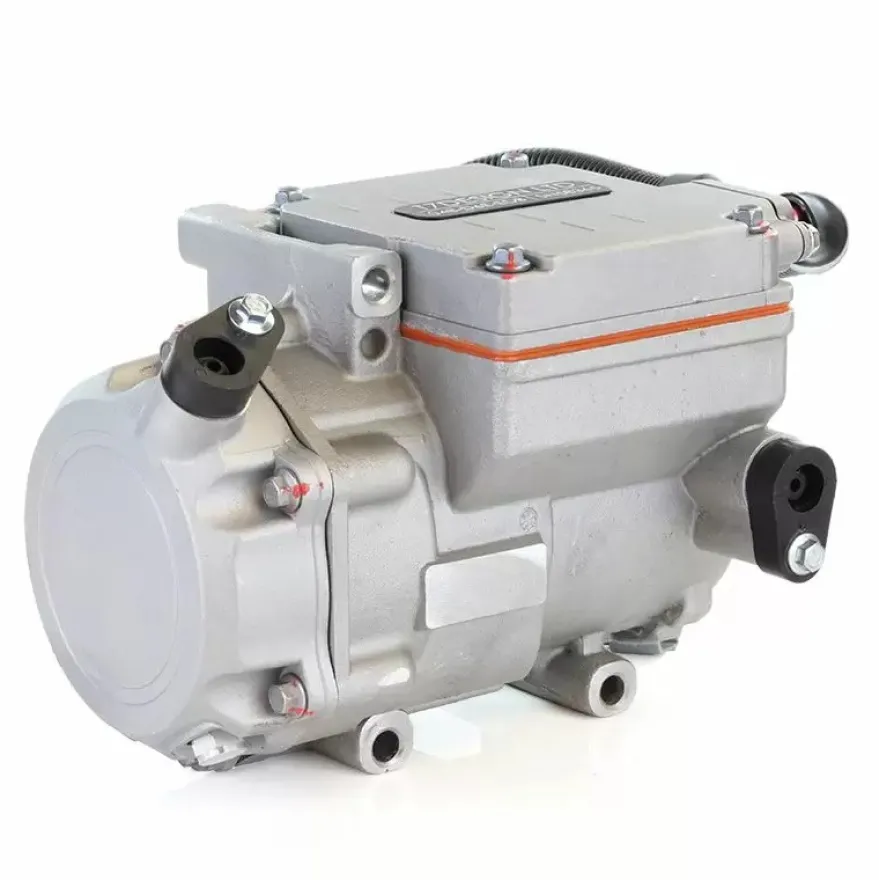

48VDC 27cc Elektrisk Scrollkompressor – 3 Hastigheter (3, 4.5, 6k RPM)T7 Design

Denna elektriska Scrollkompressor 27cc 48V 4.6 kW med 3-stegs styrning är utvecklad för högpresterande klimatsystem där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.

Den kompakta konstruktionen gör kompressorn idealisk för elfordon, hybridfordon, bussar, entreprenadfordon, motorsport och andra avancerade applikationer där en kraftfull elektrisk A/C-lösning krävs.

Kompressorn använder effektiv scrollteknologi som ger jämn, tyst och driftsäker kylning med hög verkningsgrad över hela arbetsområdet. Den integrerade 3-stegs styrningen gör det möjligt att enkelt anpassa kylkapaciteten via två vippströmbrytare eller en 4-läges roterande brytare.

Installationen är enkel och kompressorn använder separata kablage för kraftmatning och styrning.

Prestanda:

• 3000 rpm:
  • Kylkapacitet: 2.15 kW / 7.3 K Btu/hr
  • Effektförbrukning: 1.10 kW
  • Strömförbrukning: 22.9A @ 48V
• 4500 rpm:
  • Kylkapacitet: 3.26 kW / 11.1 K Btu/hr
  • Effektförbrukning: 1.45 kW
  • Strömförbrukning: 30.2A @ 48V
• 6000 rpm:
  • Kylkapacitet: 4.60 kW / 15.7 K Btu/hr
  • Effektförbrukning: 2.36 kW
  • Strömförbrukning: 49.2A @ 48V

Teknisk information:

• Typ: Elektrisk scrollkompressor
• Slagvolym: 27.0 cc/rev
• Spänning: 48V DC
• Driftspänning: 35–65 VDC
• Varvtalsområde: 3000–6000 rpm
• Köldmedium: R134a / R1234yf
• Skyddsklass: IP67
• Vikt: 5.9 kg
• Oljekapacitet: 120 cc Zerol Ester 68SL Oil
• Max köldmediemängd: <500 g
• Säkerhetsventil: 4.0 MPa / 580 psi
• Artikelnummer: 547-AA6-058

Temperaturområde:

• Förångartemperatur: -17 °C till 21 °C
• Kondensortemperatur: 25 °C till 75 °C
• Starttemperatur: -32 °C till 70 °C
• Arbetstemperatur: -32 °C till 100 °C
• Förvaringstemperatur: -40 °C till 105 °C
• Överhettningsskydd motor: 100 °C

Monteringsspecifikation:

• Max rotationsvinkel: 8°
• Max lutning: 5°

Kablage:
Effektmatning:

• Orange kabel: 10 mm² positiv
• Orange kabel: 10 mm² negativ

Styrning:

• Låg hastighet: Röd (Pin 1) + Svart (Pin 2)
• Medium hastighet: Grå (Pin 4) + Svart (Pin 2)
• Hög hastighet: Brun (Pin 3) + Svart (Pin 2)
• Rekommenderad kabelarea: 6 mm²

Perfekt för:

• Elfordon och hybridfordon
• Motorsport
• Bussar och entreprenadfordon
• Specialbyggen
• Installationer utan remdrift

Produktvideo

Teknisk specifikation

Artnr:

547-AA6-058

Tillv. Art:

547-AA6-058
