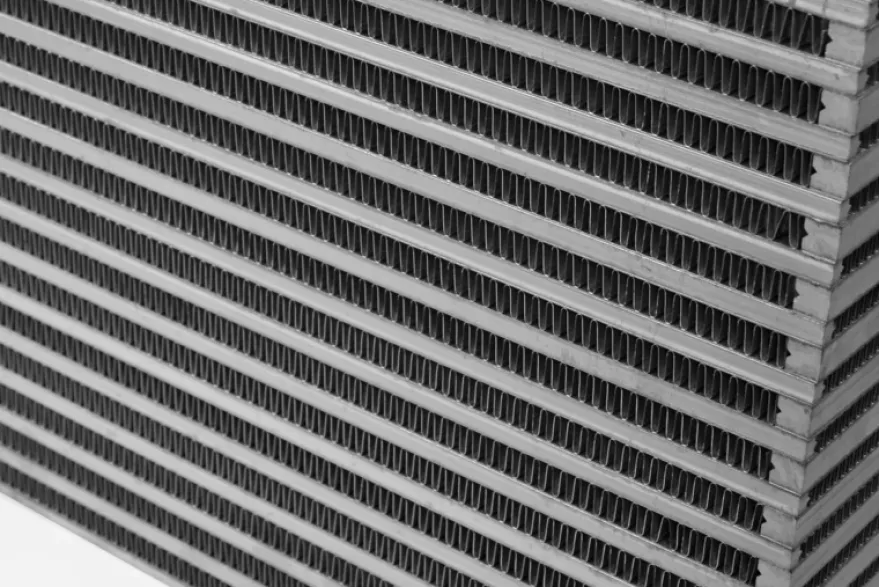

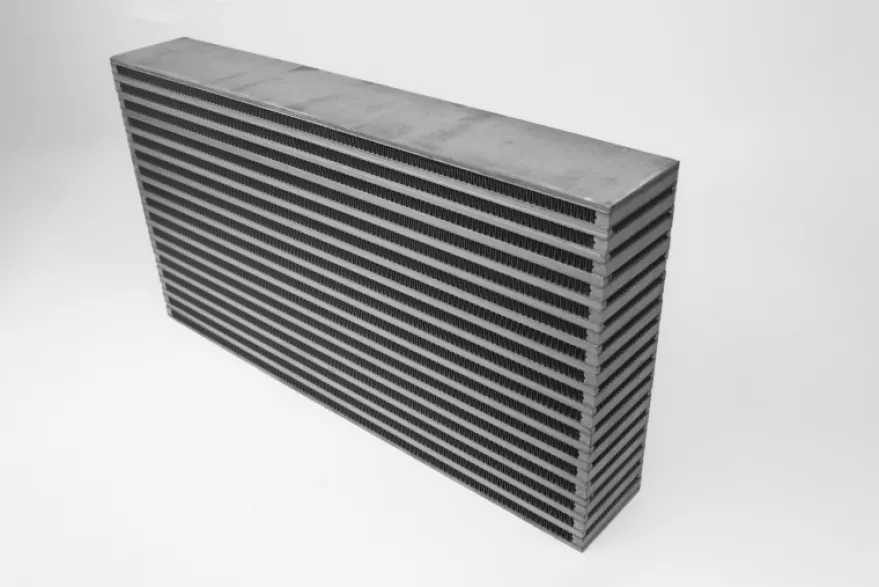

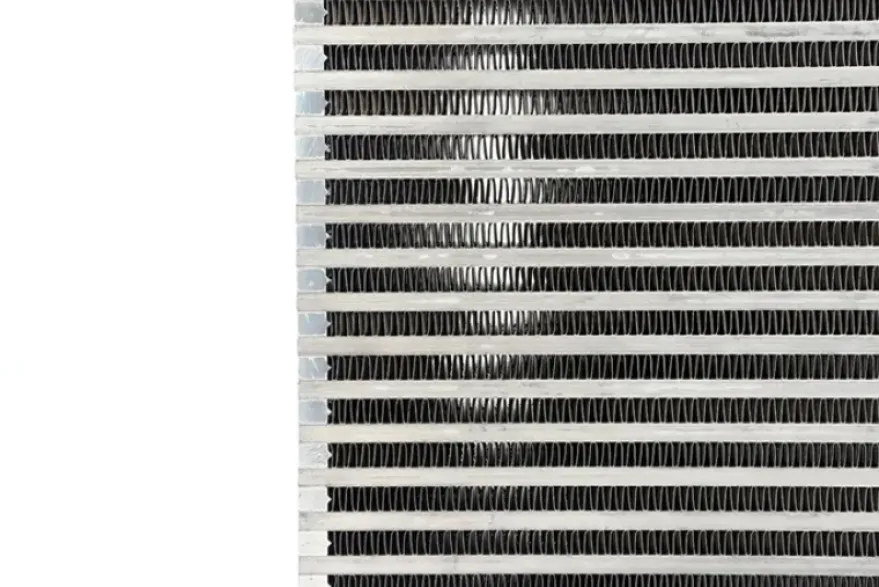

Cellpaket Intercooler (Bar & Plate) 500x30x89 CSF Radiators

Cellpaket för IC

• HD ”Bar & Plate”-konstruktion
• Trycktestat upp till 8.2Bar
• Handbyggt med hjälp av fixturer för att vara helt raka så det underlättar svetsning
• Tillverkade i ett separat rum i CSFs fabrik där de anställda har handskar för att minimera risken för störningar i lödningarna
• Strikta kvalitetskontroller samt individuella trycktester!

HP-rating: 850HK

CSF Radiators – Ledande på Kylarmarknaden

CSF tillverkar de mest effektiva och avancerade cellpaketen till kylare i hela branschen. Det är en status man fått genom sin innovativa ”Tube & Fin”-Teknologi och marknadsledande tester vad det gäller kylning och flöde. Dessa tekniker har gjort att CSF har möjlighet att utveckla kylarteknologin på hela marknaden.

”B-Tube”-Teknologi

Normalt sett använder man O-formade västkekanaler. CSF däremot använder kanaler formade som ett ”B”. Dessa ”B”-formade rör formas väldigt försiktigt och löds sedan ihop vid sömmen. Detta gör att CSF kan använda en tunnare och lättare aluminium (vilket ger bättre kyleffekt) pga av att formningen gör materialet starkare än när man använder den traditionella ”O”-formen.

Denna typ av utformning på kanalerna ökar ytan där värmeväxlingarna sker med ca 15% i jämförelse med den gamla tekniken!

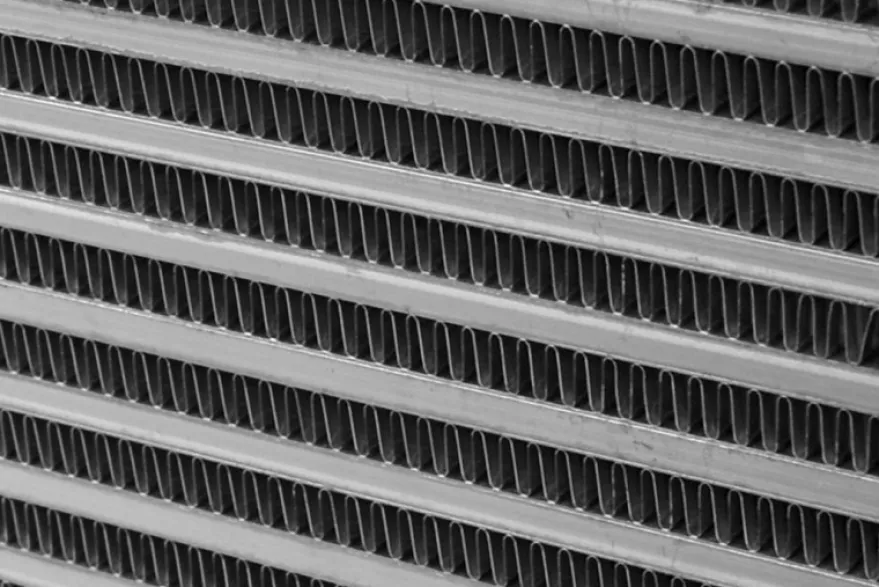

Högeffektiva Flänsar

CSF använder flänsar med ett flertal ventileringar som är noggrant uppradade för att maximera luftflödet genom cellpaketet. Varje modell av kylare är speciell och varje specifikation är noggrant uppmätt och uträknad för att sedan testas i CSFs vindtunnelför bästa möjliga kyleffekt.

Kylarteknologi

• CAD/CAM-designade med hjälp av Unigraphics™
• Aluminium-gavlar
• “B-tube” Technology – Starkare och lättare
• Vindtunneltestade för maximal effekt
• “Racing style” Aluminium-dräneringsplugg

Tillverkning

• Lödda kanaler i CAB Furnace
• ISO 9001/9002 certifiering
• Military Grade-aluminium används i kanaler och flänsar
• CNC-Frästa fästen

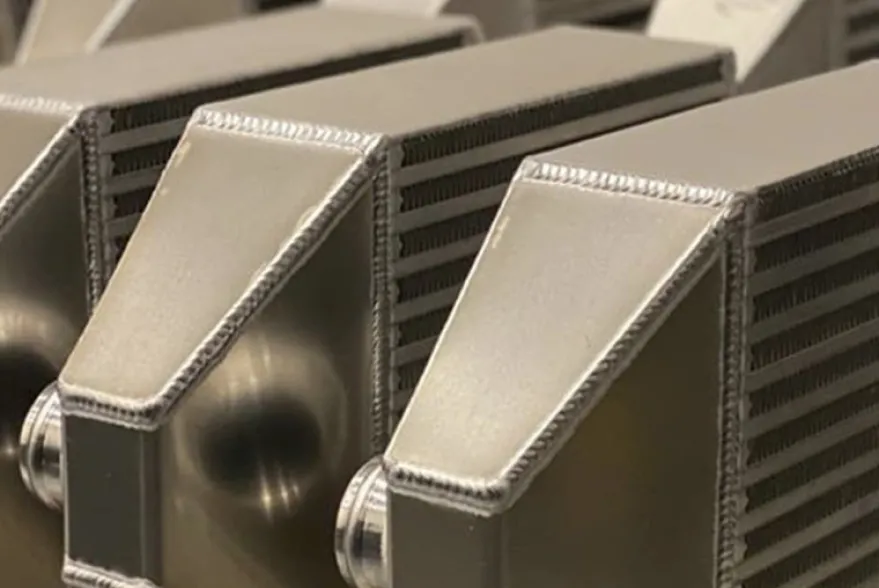

• TIG-Svetsade!

Produktvideo

Teknisk specifikation

Artnr:

CSF8063

Tillv. Art:

8063
