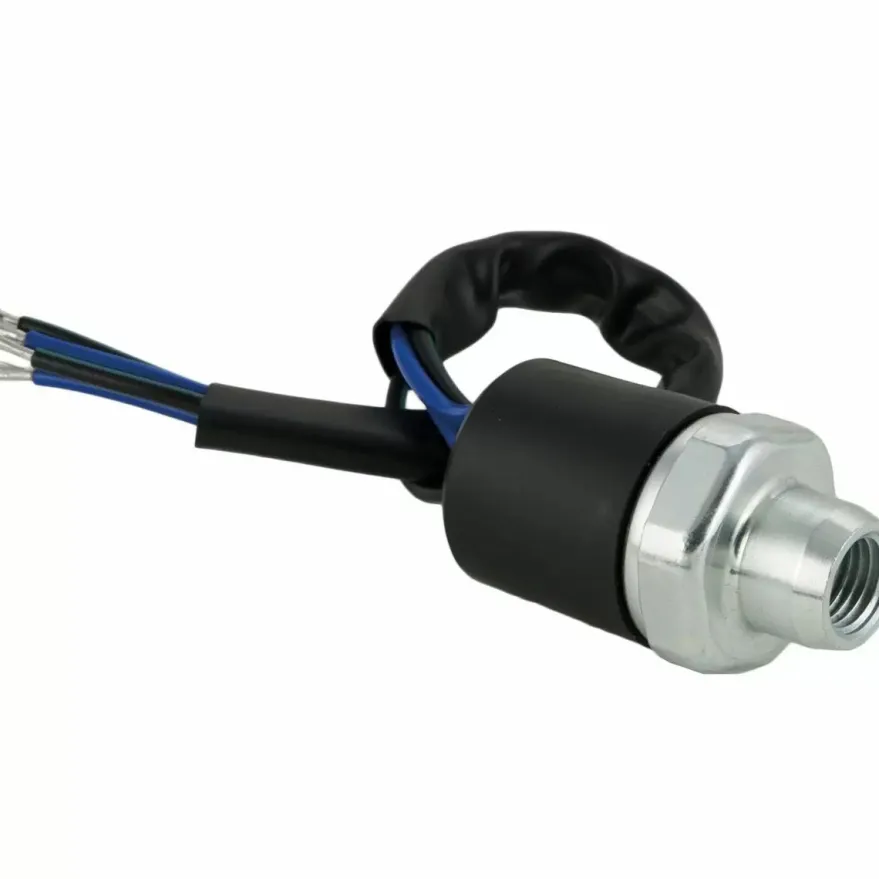

Trinary Tryckbrytare 7/16-20 UNF (LMH)-671-641T7 Design

T7Design Trinary Pressure Switch LMH-971-641 är en pålitlig och beprövad tryckvakt som används i många OEM-baserade A/C-system för att skydda klimatanläggningen från skador orsakade av för högt eller för lågt tryck.

Denna trinary-tryckvakt fungerar både som säkerhetsfunktion och styrning för kylfläkt. Till skillnad från en vanlig binary-switch har trinary-versionen en extra utgång för aktivering av A/C-fläkt vid förhöjt systemtryck.

Funktion:

• Vid för lågt tryck stängs kompressorn av för att förhindra torrkörning och smörjbrist.
• Vid medelhögt tryck aktiveras kylfläkten för att hjälpa till att sänka systemtrycket.
• Vid för högt tryck stängs kompressorn av för att skydda hela A/C-systemet från övertryck och skador.

Detta gör tryckvakten idealisk för:

• Eftermarknads A/C-system
• Retrofit-installationer
• Motorsport
• OEM-ersättningar
• Custombyggen

Tryckspecifikationer:
Högtryck:

• På / Av: 22 / 28 bar
• 319 / 406 PSI

Mellantryck:

• På / Av: 15.2 / 11.3 bar
• 220 / 164 PSI

Lågtryck:

• På / Av: 2.6 / 2.5 bar
• 37.7 / 36.3 PSI

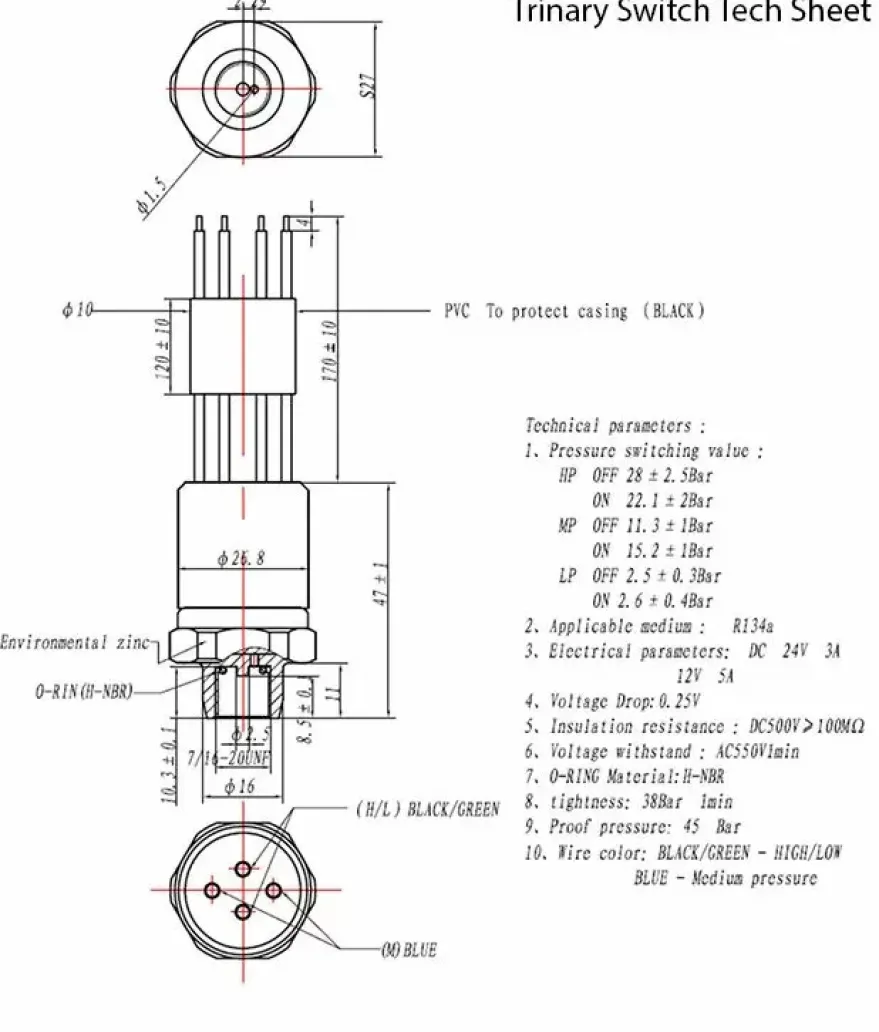

Teknisk information:

• Typ: Trinary pressure switch
• Spänning / maxström:
  • 12V 5A
  • 24V 3A
• Gänga: 7/16-20 UNF
• O-ringmaterial: H-NBR
• Tillverkarens artikelnummer: LMH-971-641
• Artikelnummer: 9EE-5DB-9E9

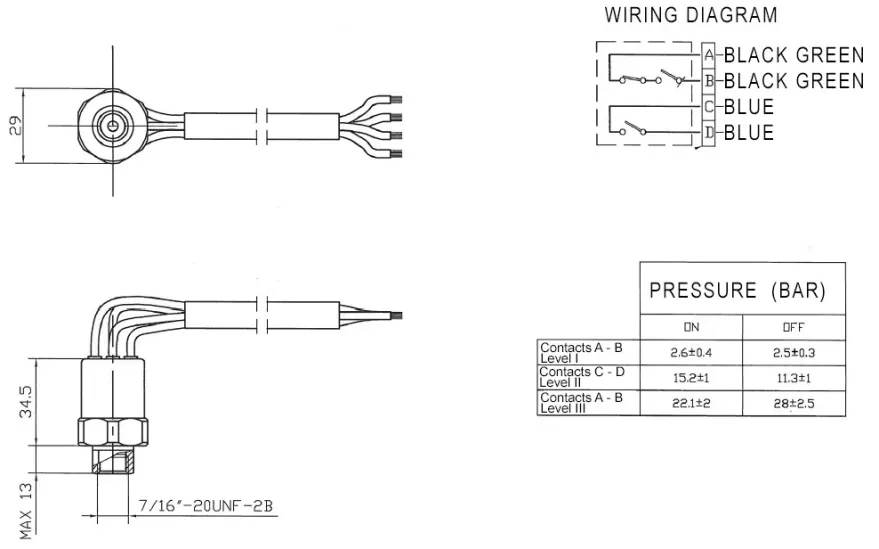

Kopplingsinformation:
Svart/Gröna kablar används för hög- och lågtrycksfunktion:

• Svart/Grön (H/L): A/C-termostat eller ON/OFF-brytare
• Svart/Grön (H/L): Kompressor

Blå kablar används för mellantryck och fläktstyrning:

• Blå (M): Fläktrelä (Pin 86)
• Blå (M): Jord
